一、儀表簡介

 TMS-L50K流量積算儀適用于各種氣體、液體的流量測量，并根據測得的介質溫度和壓力進行補償運算。儀表主要特點：

 1、采用大規模集成芯片作主控芯片，提高了響應速度和靈敏度；

 2、具有多種輸入方式，可配接渦街等頻率式傳感器或其它0-10mA或4-20mA輸出的流量變送器，可輸入0-10mA、4-20mA未開方或已開方的差壓信號；

 3、采用查表的補償方式，可對過熱蒸氣、飽和蒸氣進行精度極高的補償運算；

 4、可實施電腦監控，可以通過電腦對所有的儀表進行參數設置、監控和歷史記錄保存打印，操作簡單；

 5、具有多種顯示方式，可顯示瞬時流量、累積流量、定量累積流量、壓力、溫度、密度、日期與時間；

 6、帶DC12V、DC24V饋電輸出，輸出電源地與儀表工作電源地相互獨立；

 7、參數顯示的刷新周期可任意設定；

 8、掉電后數據永久保存功能；

 9、采用先進的看門狗電路、軟件陷阱與冗余、掉電保護、數字濾波等多種技術，抗干擾性能符合在嚴酷工業條件下電磁兼容（EMC）的要求；

 10、具有瞬時流量的上限下限報警功能或累積流量批量控制功能（定量加注）。

 二、技術指標

 測量精度：±0.2%F.S±1個字

 輸入信號：流量信號：大于2V脈沖（>2V為高電平，<1V為低電平）,頻率1-6.5KHZ；0-10mA、4-20mA電流或0-10mA、4-20mA電流已開方或未開方差壓信號

 壓力信號：0-10mA、4-20mA電流。

 溫度信號：PT100熱電阻。

 輸出信號：瞬時流量變送輸出電流0-10mA或4-10mA可任意設定，變送范圍可任意設定。

 報警輸出：繼電器輸出（阻性 250VAC/3A）

 輸出電源：DC12V/50mA、DC24V/50mA兩組電源。

 通訊接口：RS-232、RS-485光電隔離。

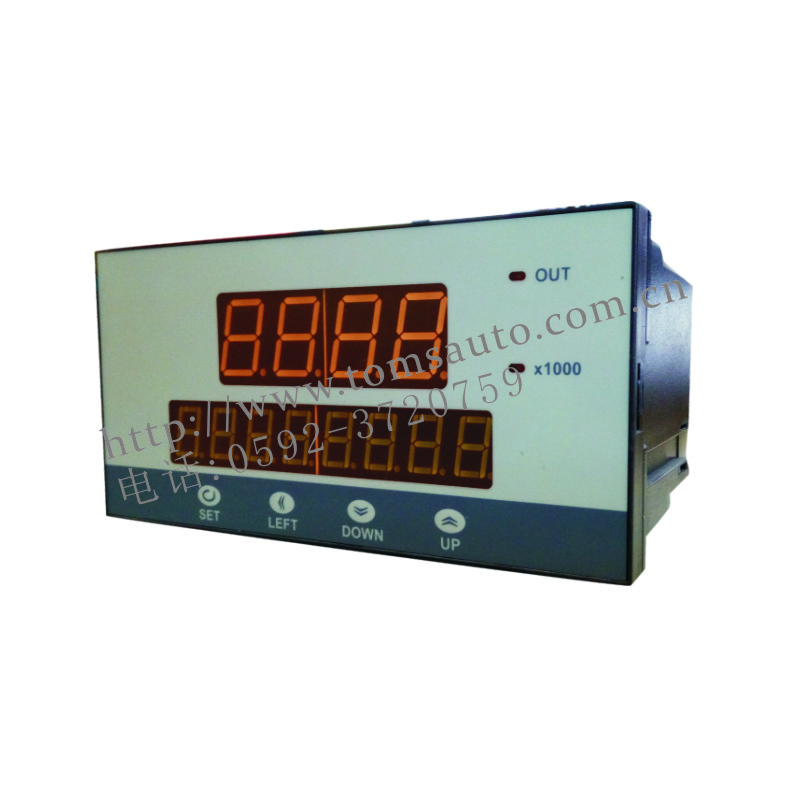

 顯示方式：上、下兩排四位/八位LED數碼管顯示。瞬時流量顯示范圍0.000-9999，相當于七位范圍；

 總累積流量顯示范圍0.000-999999.99相當于九位范圍。

 數據保護：斷電數據保持十年

 電源：AC(85-265)V開關電源

 功耗：＜5W

 環境濕度：＜85% RH

 功耗：＜4W

 儀表面板尺寸：96mm×96mm、160mm×80mm（橫）
