一、概述

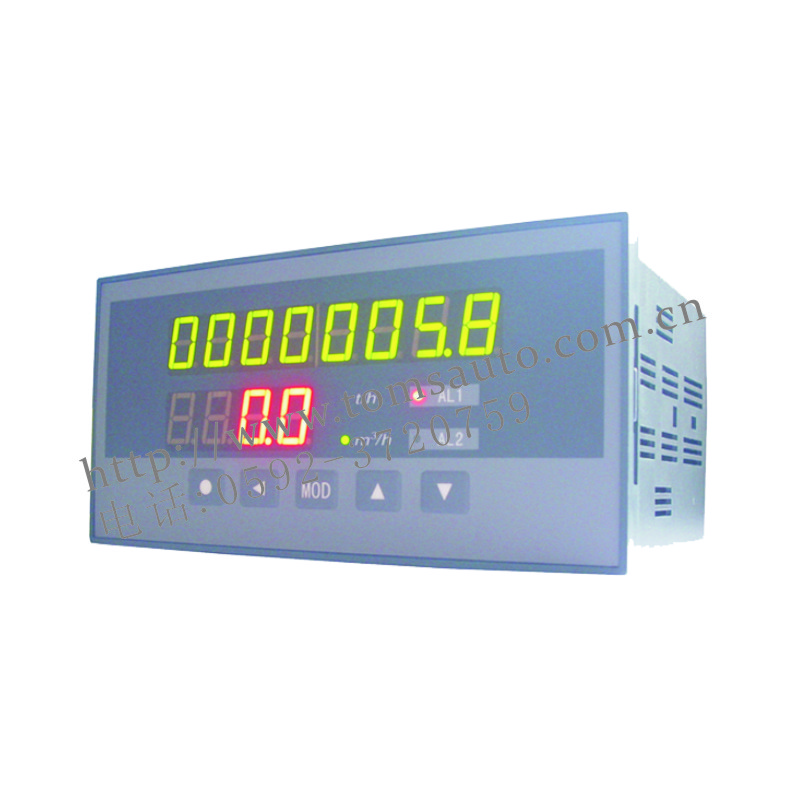

TMS-L50智能流量累積儀，接受渦街,渦輪脈沖信號，瞬時流量按脈沖周期計算和累積流量按脈沖個數計算，是專業脈沖輸入的流量累積儀。

1、自偵定流量大小，根據流量確定小數點浮動，瞬時流量分辨率高，大流量6位整數，小流量3位小數。

2、只設流量系數既可工作，具備調校簡單 ，測量精度高，可靠性強。

3、具有數字濾波克服流量波動功能，不影響累積流量計算。

4、7段折線運算功能有效提高系統的測量。

二、型號規格

  D型：160（W）×80（H）×125mm（L） 橫式

  1、8位累計顯示  顯示范圍 0.000～99999999, 小數點浮動3位

       6位瞬時顯示0.000～999999小數點浮動3位

  2、單脈沖輸入

  3、外供12V DC

  4、220V AC

三、技術規格

   3.1流量積算儀技術規格

A、開關電源：交流85～265V AC，直流100~300VDC ，功耗小于7VA；

B、工作環境：-20℃ ～ 65℃，濕度低于90%R.H

      C、顯    示： 8位累計0.000~99999999   小數點浮動3位，

                     6位瞬時0.000~999999     小數點浮動3位

      D、顯示顏色：紅色

      E、 計數頻率：0.1Hz ～5kHz

      F、輸入脈沖信號：適用于NPN、PNP、OC門 , 電壓脈沖，

      G、外供電源 ：誤差小于±5%，負載能力 50mA

3.2 流量定量控制儀選配件技術規格

      A、控制輸出：1路繼電器輸出：觸點容量220V AC 3A

      B、  外部3點開入控制：K1啟動（恢復），K2急停，K3分累積清零/啟動。

      C、  信號寬度大于20ms，無源開關或12V電壓控制

      D、  無源開關控制時，閉合一次20ms以上有效

      E、  電壓控制時，4V~12V有效，1V以下無效，負載電流＞4mA
